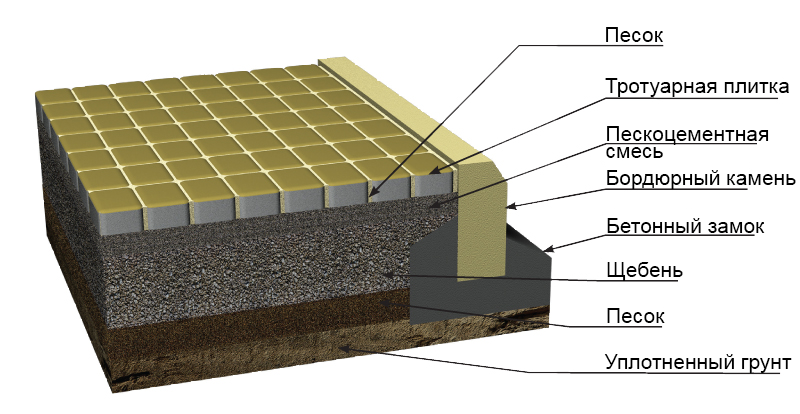

Схема укладки тротуарной плитки

Укладка тротуарной плитки

тротуарная плитка;
- пескоцементная смесь (40мм);
- гравийное основание (щебень) (100-200мм);
- песчаная подушка (песок) (100-200мм);
бордюрный камень;
- бетонный замок для установки бордюрного камня.

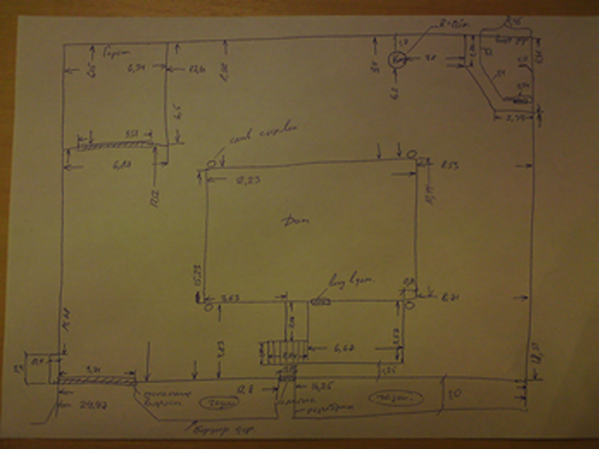

Начинать работы по благоустройству вашего участка целесообразно с разработки проекта (или схемы), на котором обозначаются все существующие, а может быть и планируемые постройки, пешеходные дорожки и площадки под автотранспорт, освещение, возможно автополив растений и т.д.

На что нужно обратить внимание при составлении проекта:

1. Если на вашем участке помимо тротуарных дорожек и площадок запланированы какие либо инженерные системы (электрика, водопровод, канализация), то заранее, в местах прохождения коммуникаций под тротуарными дорожками необходимо заложить закладные детали (к примеру, трубу соответствующего диаметра), либо выполнить их заранее или совместно с работами по мощению.

2. При расчете количества тротуарной плитки необходимо учесть, что некоторая часть плитки пойдёт в отходы при подрезке. Количество таких отходов зависит не только от формы и размеров самой плитки, но и от способа укладки. Таким образом, рассчитывается количество плитки с запасом (повороты, рисунок укладки).

3. Особое внимание нужно уделить системе ливневой канализации, т.е. говоря проще отводу атмосферных осадков с территории мощения. Об этом расскажем отдельно в соответствующем разделе.

Наличие этого проекта поможет в дальнейшем избежать дополнительных работ, связанных с финансовыми затратами.

После того, как вышеперечисленные моменты учтены, можно приступать непосредственно к комплексу работ по укладке тротуарной плитки.



Земляные работы, как правило, начинаются с выставления геодезических отметок  (высот). С помощью этих значений принимается решение о насыпи или откопке грунта. Рассмотрим наиболее часто встречающийся вариант (откопка).

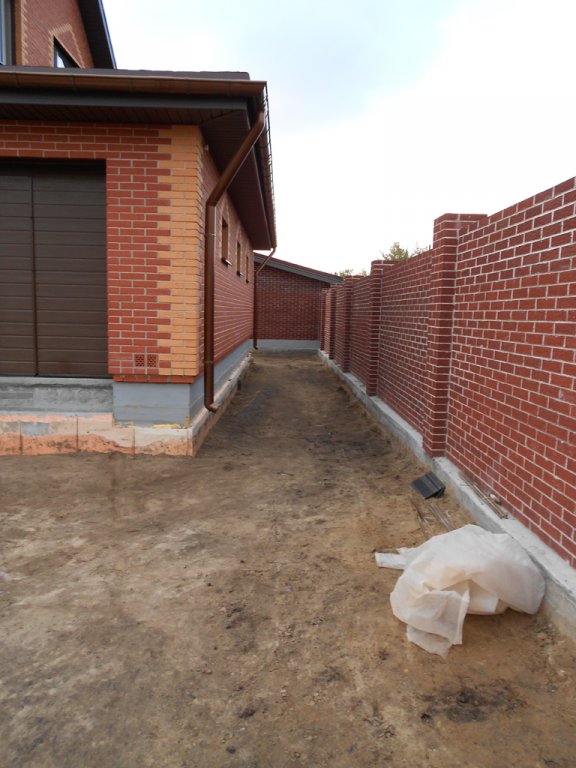

Откопка «корыта» производится с учётом вертикальных отметок и уклонов, заданных при геодезической разбивке участка, а так же назначением покрытия (тротуар, дорога).

Перед началом данных работ, позаботьтесь о плодородном слое (толщина 8-10см.) который может потребоваться для устройства клумб и газонов. Его целесообразно снять и складировать на заранее определенное место. Оставшийся после откопки «корыта» грунт либо утилизируется (вывозится самосвалами) либо также где-то отсыпается. Глубина «корыта» зависит от назначения покрытия (тротуар или проезжая часть), качества почвы (песок, супесь, суглинок, и т.д) и материала покрытия (плитка, асфальт). Если не учитывать качество почвы или материал покрытия, то глубина корыта может быть примерно следующая:

- пешеходная зона от 25 до 35 см.

- проезжая часть от 35 см. и выше (для легковых или грузовых а/м)

Необходимо учитывать, что объём выкопанного (разрыхленного) грунта, превышает его первоначальное состояние примерно в 1,3 раза. Поэтому, требуется рассчитать его объем и учесть при складировании или вывозе.

После окончания земляных работ дно «корыта» желательно утрамбовать вибротрамбовочными механизмами (плита, каток) и начать отсыпку основания под дорожную «одежду».

Подвижные или пучинистные грунты (торфяные, глинистые и т.д.) перед началом устройства основания под тротуарную плитку необходимо усилить геосинтетическим материалом. Это предотвратит смешивания слоев устраиваемого основания с почвой и предаст ему жесткость.

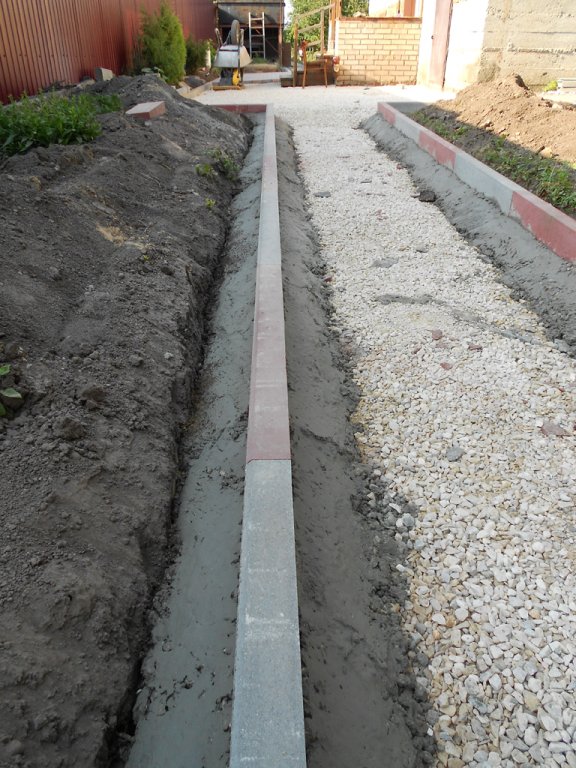

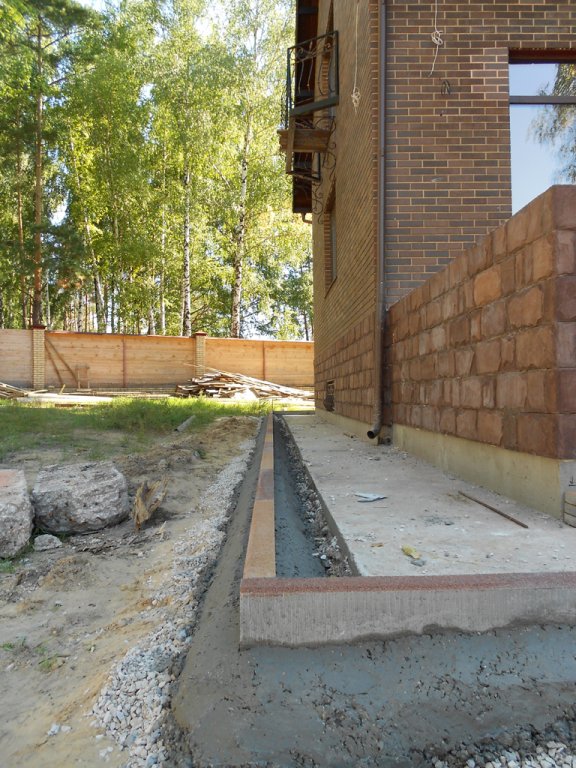

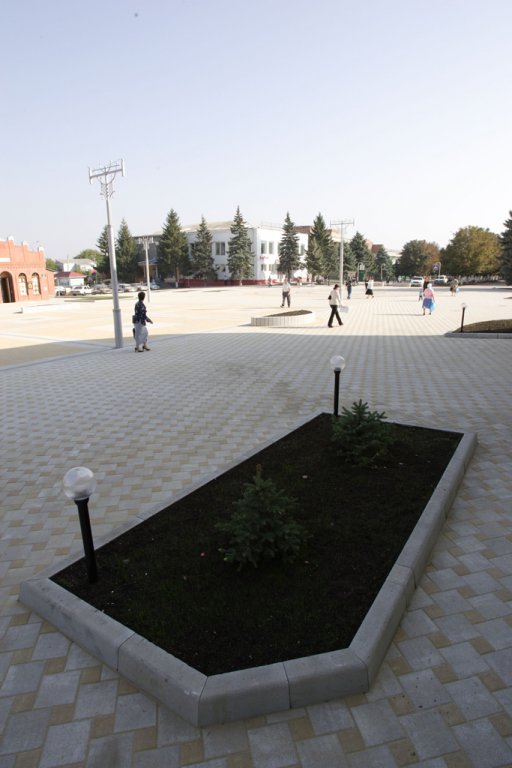

Бордюр служит для придания упора тротуарной плитке, разграничивает разные по уровню плоскости (образует ступени), отделяет проезжую часть от тротуара, а тротуар от газона  Бордюры различаются по своему назначению на дорожные и садовые (тротуарные). Дорожные бордюры имеют размеры (д.в.ш) 100*30*15см., садовые 100*20*8см.

Все бордюры устанавливаются на бетонный раствор и фиксируются в так называемый «бетонный замок» с двух сторон. Установка может производиться по прямым линиям или радиусам. Радиусы из бетонного бордюра возможны от 2-х метров и более. Для радиусов менее 2-х метров используется гибкий пластиковый бордюр.

Существуют несколько вариантов стыковки бордюров с покрытием:

- бордюр вровень с покрытием (покрытие прилегает к тыльной части бордюра);

- бордюр выше покрытия (в этом случае лицевая сторона бордюра развёрнута к покрытию). Применяется этот вариант при перепаде высот м/у покрытием и примыкающим грунтом (например, газоном)



При планировании благоустройства вашего участка особое внимание нужно уделить поверхностному сбору и отводу ливневых (дождевых, талых) вод с территории мощения. Правильно подобранная и выполненная система водоотвода препятствует образованию луж, наледи, защищает и продлевает срок эксплуатации дорожного покрытия или мощения.

Виды водоотвода.

Существуют два основных вида водоотведения ливневых вод:

1 вид - линейный.

Представляет собой линии из водоотводных лотков, расположенных на 3-5 мм ниже дорожного покрытия или мощения. Служит для сбора и отведения воды в сток со всей поверхности покрытия (рис.1).

Особенности: необходимо соблюдать заданный уклон на протяжении всей площади водосбора.

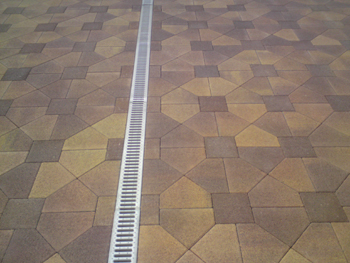

линейная система водоотвода

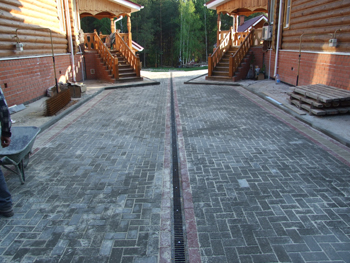

линейный водоотвод

Рис.1. Линейная система водоотведения.

2 вид – точечный.

Используется в случае невозможности применения линейного, когда сток ливневых вод децентрализован и сбор производится в отдельных местах. При данном водоотведении ливневые воды собираются в пунктах приема (дождеприемники) и отводятся к месту сбора или стока с помощью подземной системы трубопроводов (рис.2). Данный вид водоотвода более затратный, чем линейный, из-за трудоемкости процесса.

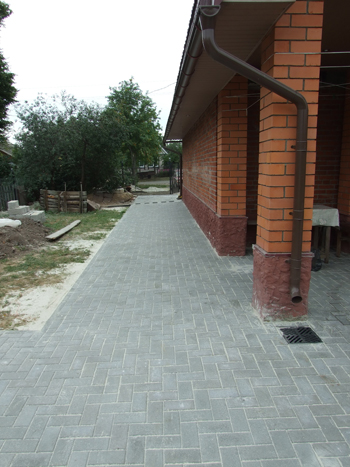

точечный водоотвод

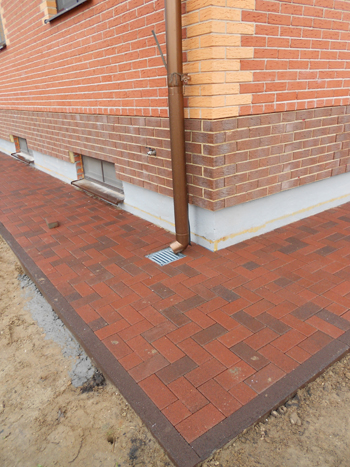

точечный водоотвод

Рис.2. Точечная система водоотведения (через дождеприемник).

Однако на практике, для более рационального водоотведения и эстетичного вида территории, часто приходится совмещать оба варианта (рис.3).

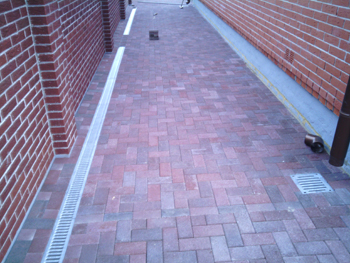

Линейная и точечная система водоотведения

Рис.3. Линейная и точечная система водоотведения.

Подбор систем водоотведения под соответствующие нагрузки.

Будет ли это пешеходная зона, зона проезда легковых, грузовых автомобилей, или спецтехники, всегда нужно подбирать лотки и решетки, а также пескоуловители и дождеприемники в соответствии с классом нагрузки. В мировой практике существует классификация систем водоотвода по классу выдерживаемых нагрузок, согласно DIN EN 1433 для транспортных и пешеходных зон. Ниже приведём таблицу, в которой каждому классу соответствуют определённые нагрузки.

Табл.1. Соответствие классам нагрузки.

Класс Величина нагрузки, KN Применение
А 15 15 KN
(до 1,5т на 1м2)
Пешеходные зоны, велосипедные дорожки, частные гаражи, благоустройство территорий, тротуары, велосипедные дорожки, скверы.
В 125 125 KN
(до 12,5т на 1м2)
Дороги с движением легкового транспорта, парковки легковых автомобилей, индивидуальная застройка, пешеходные зоны, частные гаражи, сады и парки
С 250 250 KN
(до 25т на 1м2)
Предприятия автосервиса, стоянки легковых и грузовых автомобилей, обочины дорог, пешеходные зоны
D 400 400 KN
(до 40т на 1м2)
Транспортные терминалы, автотранспортные предприятия, промышленные зоны, АЗС, автомойки, автодороги
E 600 600 KN
(до 60т на 1м2)
Промышленные предприятия, причалы, склады, автомагистрали, промышленные предприятия, причалы, АЗС, транспортные терминалы и склады.
F 900 900 KN
(до 90т на 1м2)
Аэропорты, складские терминалы, промышленные зоны, логистические комплексы, (области высоких нагрузок на дорожное покрытие)

Для частных домовладений в основном используют лотки и решётки с классом нагрузок от А до С.

Материал для систем водоотведения

При производстве систем поверхностного водоотведения производители используют следующие виды материалов:

- Пластик. Используется морозостойкий полипропилен с повышенной ударопрочностью;

- Бетон. Самый распространенный материал, выдерживающий большие нагрузки, влаго- и морозоустойчив;

- Полимербетон. Сравнительно новый материал. Основу составляют натуральные минералы (кварц, базальт, гранит). Эти минералы, в виде песка и гравия, связываются синтетический смолой. При одинаковой допустимой нагрузке изделия из полимербетона значительно легче аналогичных изделий из бетона, имеют гладкую внутреннею поверхность, обладают нулевой водопроницаемостью и высокой химической стойкостью.

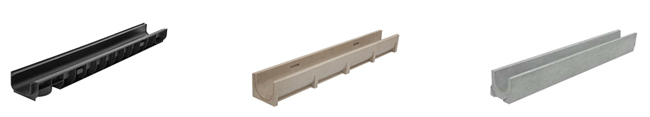

Лотки: пластик, полимербетон, бетон

Рис.4. Лотки: пластик, полимербетон, бетон.

Все лотки, пескоуловители и дождеприемники комплектуются защитно-декоративными решетками. Их выбор также следует производить по классу нагрузки: а именно, чем больше нагрузка, тем прочнее должна быть решетка. Материал для решеток может быть следующим: пластик, сталь (штампованная или оцинкованная), чугун.

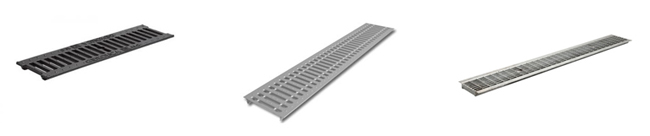

Решётки: чугун, сталь штампованная, сталь ячеистая оцинкованная

Рис.5. Решётки: чугун, сталь штампованная, сталь ячеистая оцинкованная

Гидравлический расчет

Для выбора типа лотка (глубина и ширина) необходимо произвести гидравлический расчет, чтобы установить расход воды с расчетной площади (л/сек). Данные расчеты целесообразно производить для всех строительных объектов, будь-то складской терминал или частное домовладение (коттедж). Для небольших площадей применяют более упрощенный вариант расчета, который приведен ниже:

Q=g20*F*y

Q – расход воды, л/сек.;

g – интенсивность осадков (л/сек) на 1Га (1Га = 10 000,0м2);

F – расчетная площадь стока в м2

y – коэффициент водопоглащения поверхности покрытия.

По результатам расчетов подбираются лотки с соответствующим гидравлическим сечением.

При профессиональном проектировании систем водоотведения дополнительно учитываются многие факторы, такие как уклоны поверхности водосбора, длины линии стока, коэффициент шероховатости лотка и его материал и т.д.

Установка системы водоотведения.

При установке системы водоотведения, её правильного функционирования, необходимо соблюдать следующие требования:

- разбивка трассы с соблюдением необходимых уклонов;

- обозначить места для установки выпусков, пескоуловителей, дождеприемников и колодцев;

- подготовка соответствующего основания;

- установка лотков, пескоуловителей производится в бетонный замок с двух сторон, дождеприемники – по всему периметру;

- стыки лотков рекомендуется заполнять эластичным уплотнителем (герметиком);

- примыкающее к лоткам покрытие должно быть на 3-5мм. выше решетки.

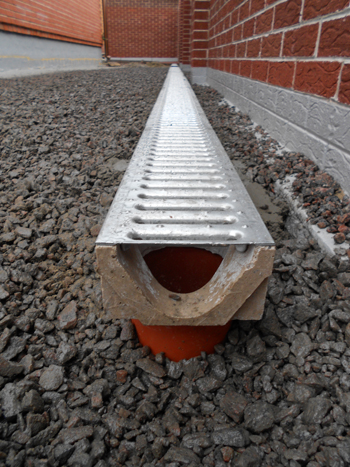

Установка систем водоотведения.

Установка систем водоотведения.

Рис.6. Установка систем водоотведения.

Правильно подобрать и выполнить работы по установке систем водоотведения (как составной части полного комплекса работ по мощению) Вам помогут специалисты Салона тротуарной плитки «ПРАГА».

Долговечность и качество дорожных покрытий зависит, прежде всего, от подготовки его основания. В связи с чем, данному этапу уделим наибольшее внимание.

Укладка тротуарной плитки или асфальтобетонного покрытия осуществляется, как правило, на два основных вида основания: бетонное и песчано-щебеночное (гравийное).

Бетонное основание используется на объектах, рассчитанных на большие транспортные нагрузки (АЗС, складские терминалы, аэропорты и т.д.), поэтому в данной статье мы его рассматривать не будем. Скажем только, что перед устройством данного основания (заливкой бетона) необходимо произвести нижеперечисленные работы, являющиеся для данного основания подготовительными. Отсюда вывод – цена основания значительно увеличивается.

Песчано-щебеночное основание, как видно из названия, состоит из песка и щебня (или гравия).

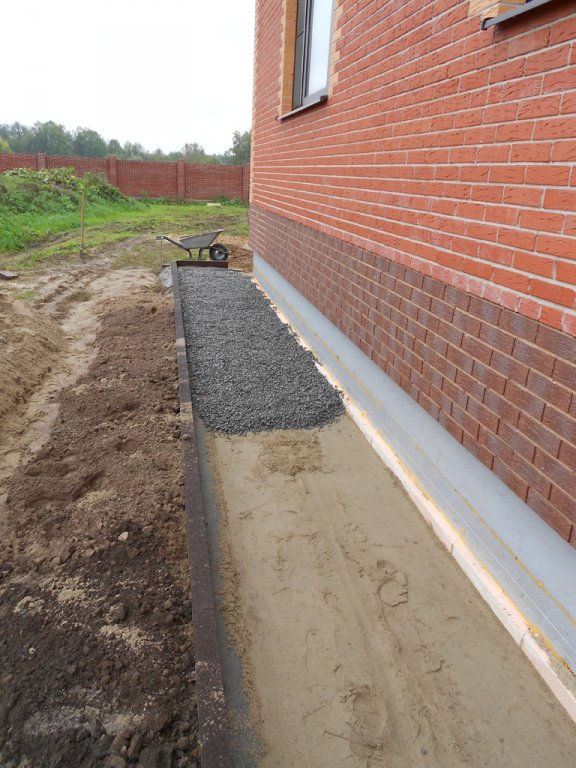

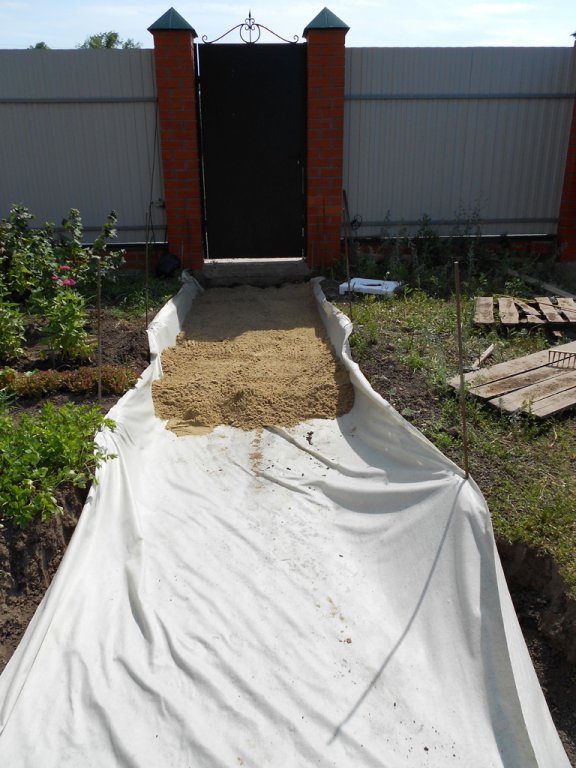

Первым слоем отсыпается песок. Он является своеобразной «подушкой» для всего основания. С помощью него сглаживаются небольшие неровности, возникшие при откопке «корыта». Толщина песчаной подушки зависит от качества почвы и составляет не менее 10-15см. Уложенный песок выравнивается и обязательно уплотняется вибротрамбовочными механизмами.

Существуют два основных вида песка – речной и карьерный. По степени обработки карьерный песок подразделяется на: обычный (добытый в открытом карьере и не подверженный обработке), мытый и сеяный. Для подготовки основания используют любой из вышеперечисленных видов. Главное, чтобы песок не содержал больших глиняных вкраплений и крупных камней, корней растений.

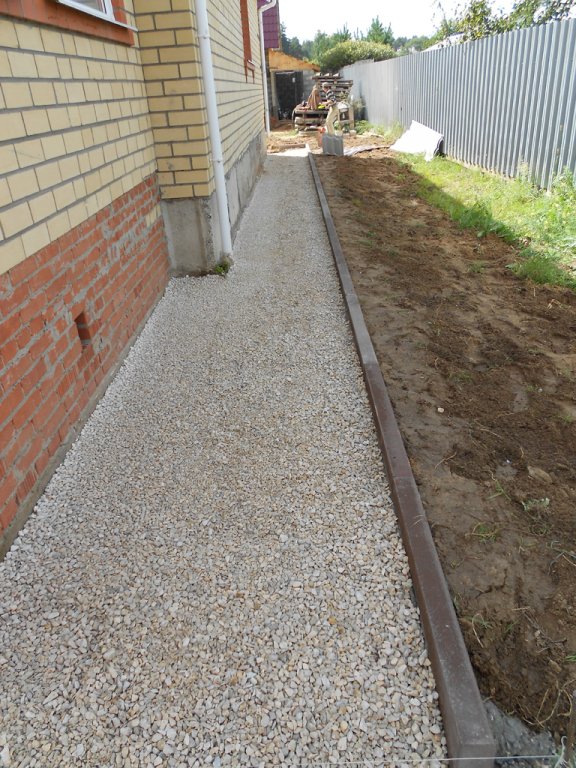

На утрамбованный песок укладывается щебень (гравий). Данный материал принимает на себя основные нагрузки и служит в качестве дренажа. От прочности щебня зависит долговечность всего покрытия. В дорожном строительстве применяют следующие разновидности щебня: гранитный, гравийный и известняковый. Основание, где уложен гранитный щебень, является самым прочным и долговечным. Гранитный щебень в два раза прочнее известнякового (1100-1200 кг/см2 вместо 500-600кг/см2), не боится влияния грунтовых вод, в отличие от известнякового, который под их действием теряет свои физико-механические свойства (разрушается, что ведет к провалам и ухудшению дренажа). В основном, толщина щебеночного основания зависит от предполагаемых нагрузок. Для пешеходной зоны она составляет 12-15 см., проезжей части – от 20 см. и выше. Крупность используемого щебня также зависит от назначения покрытия. Как правило, используют фракцию 5-20 (диаметр зерна от 5 до 20 мм). Следующая фракция (20-40 мм.) применяется для автомобильных дорог (площадок). При использовании фракций (20-40), верхний слой необходимо отсыпать более мелкой фракцией (5-20), т.е. расклинить. Щебень, как и песок, обязательно должен быть утрамбован. При толщине слоя свыше 15 см, рекомендуем уплотнение щебня производить послойно, через каждые 10 см. (аналогично следует поступать и с песчаным основанием).

На этом устройство основания можно считать законченным.



Вот мы и подошли к заключительному этапу работ – устройства покрытия. «Корыто» откопано, закладные детали под электрику и водопровод установлены, выполнена ливневая канализация, основание отсыпано и послойно утрамбовано (или залито бетонное основание), Остается «стянуть» выравнивающий слой из пескосмеси или песка (толщина 4-6 см.) и уложить тротуарную плитку.

Выравнивающий слой из песчано-цементной смеси можно купить на заводах ЖБИ или приготовить самостоятельно на объекте из песка и цемента. Данную смесь укладываем на подготовленное щебеночное основание и стягиваем (выравниваем) с помощью правила. Дальнейшие действия могут отличаться у разных производителей работ (укладчиков). Одни, на стянутую смесь, укладывают тротуарную плитку, и трамбуют (уплотняют) виброплитами. Другие, сначала трамбуют пескосмесь, стягивают правилом и потом укладывают покрытие. Тот или другой способ мы считаем правильным.

После того как плитка уложена и утрамбована, существующие между плиткой швы заполняются песком. Он должен быть сухим и просеянным. Песок служит связующим звеном между плитами, не портит их верхний слой в отличие от пескосмеси (особенно у цветной плитки), обеспечивает легкость демонтажа при замене испорченной плитки.

На этом работы по укладке тротуарной плитки можно считать законченными.

Идём принимать выполненные работы.



По вопросам укладки тротуарной плитки звоните по телефону (4912) 777-858

№ п.п. Виды выполняемых работ Толщина слоя, см.  Ед. измер. Стоимость работ (без материала), руб. за ед.измер Примечание

  Первый выезд на объект     бесплатно

I. Подготовительные работы
1 Демонтаж существующего покрытия, асфальт 5,0-10,0 м2 от 300,0 руб. с перемещением до 30м., складированием, без вывоза
2 Демонтаж существующего покрытия, бетон 5,0-10,0 м2 от 400,0 руб.
3 Демонтаж существующего покрытия, плитка 4,0-6,0 м2 от 350,0 руб.
4 Демонтаж существующего тротуарного бордюра   м.п. 200,0 руб.
5 Демонтаж существующего дорожного бордюра   м.п. 300,0 руб.
6 Вывоз грунта с объекта (самосвал / контейнер)   м3 договорная

II. Устройство основания ("пирога")
1 Земляные работы (откопка "корыта") (мех-ым способом / вручную) Vгр=S*h*1,4 м3 от 350,0 руб. в зависимости от типа грунта, способа производства и объема работ
2 Устройство подстилающего песчанного основания, с уплотнением 12,0-15,0 м2 250,0 руб. отсыпка и послойное уплотнение
3 Устройство щебеночного основания, ф. 5-20, с уплотнением 12,0-15,0 м2 350,0 руб.
4 Устройство щебеночного основания, ф. 20-40, с уплотнением 10,0-12,0 м2 400,0 руб.
5 Укладка геосинтетических материалов между слоями   м2 50,0 руб. предотвращает смешивание слоев основания, применяется на слабых грунтах, газонах
6 Устройство бетонного основания с армированием и термошвами до 12,0 м2 договорная устройство опалубки, армирование, заливка раствора

III. Устройство наборного покрытия

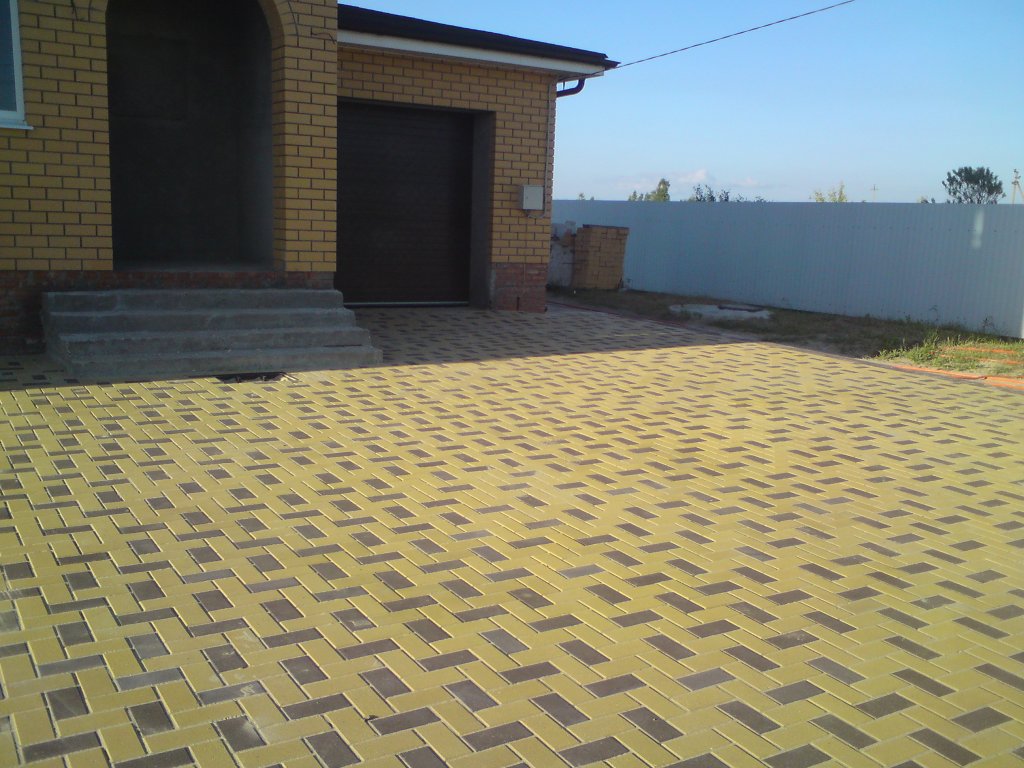

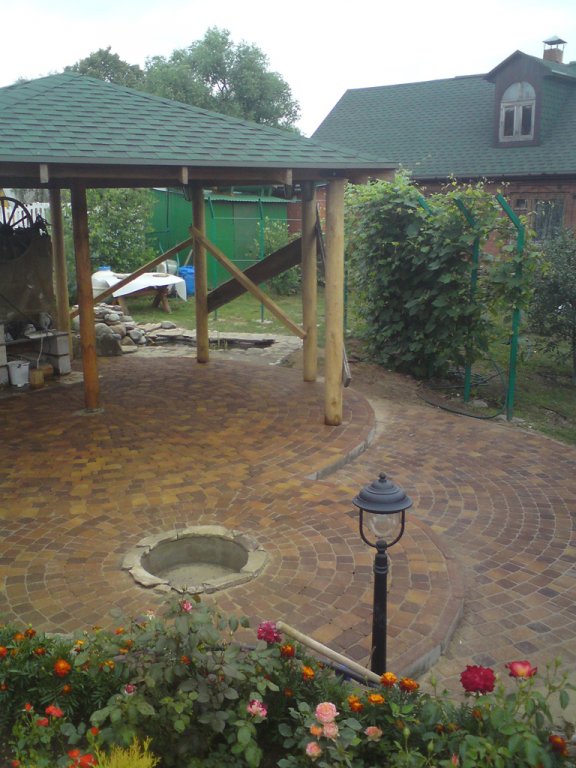

1 Форма "кирпичик", "квадрат" - 1 цвет 4,0-6,0 м2 от 500.0 руб. стягивание песко-цементной смеси, укладка плитки, уплотнение, просыпка песком

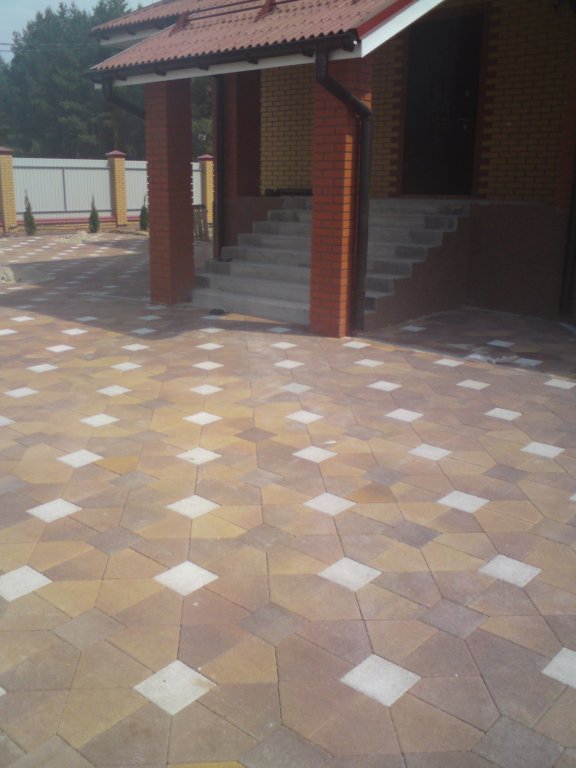

2 Форма "кирпичик", "квадрат", "шапка епископа" - 2-3 цвета 4,0-6,0 м2 от 650.0 руб.

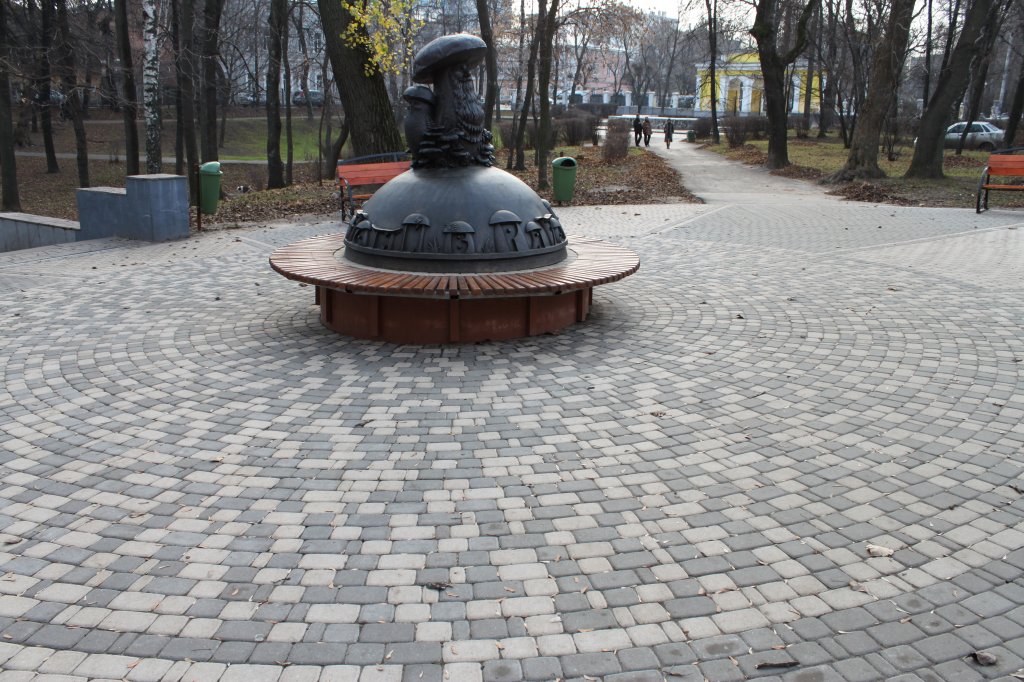

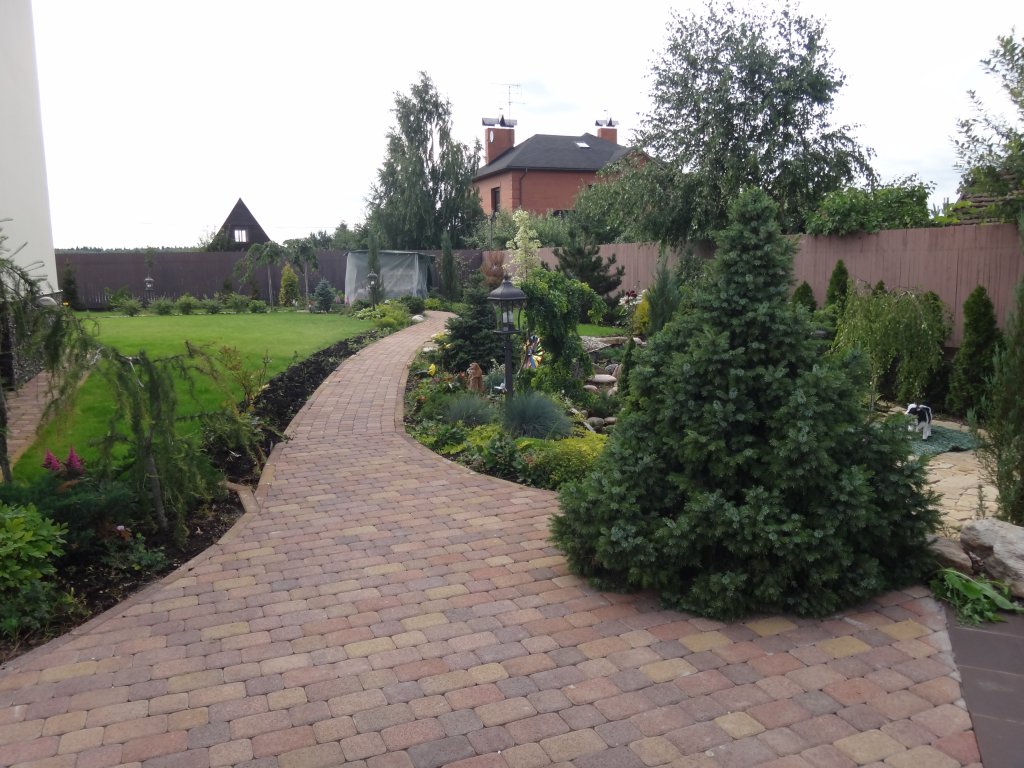

3 Форма "классико", "урико" - 1 цвет, укладка рядами / разнобой 6,0 м2 от 500,0 руб.
4 Форма "классико", "урико" - 2-3 цвета, укладка рядами / разнобой   м2 от 500,0 руб.

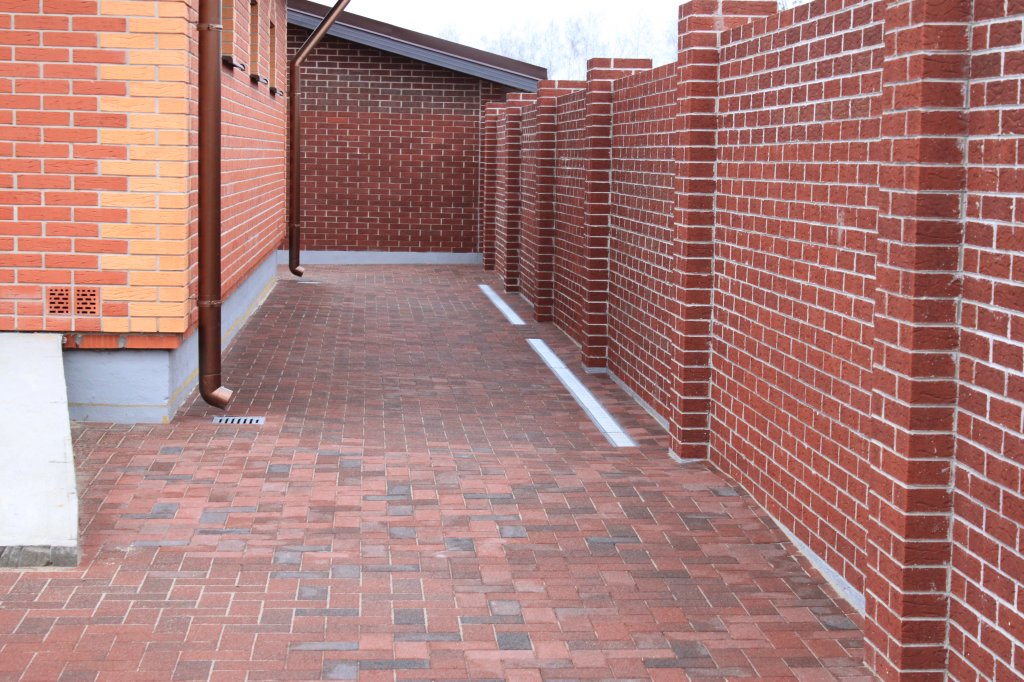

5 Клинкерный кирпич 4,5 м2 1000,0 руб.
6 Устройство ступеней из тротуарной плитки   шт. от 2000,0 руб.
7 Подрезка плитки (бетонная / клинкерная)   м.п. 300,0-400,0 руб.

IV. Установка бордюров (дорожный, садовый, полисад)
1 Установка бордюра садового 100х20х8см.   м.п. 350,0 руб.
2 Установка бордюра садового (радиус)   м.п. 550,0 руб.
4 Установка бордюра дорожного 100х30х15см   м.п. 550,0 руб.
4 Установка бордюра дорожного (радиус)   м.п. 800,0 руб.
5 Установка полисада 120х150х500см (клумбы)   шт. 150,0 руб.
6 Устройство бордюра из клинкерного кирпича (установка в бетон на ребро)   м.п. договорная
7 Установка металлического бордюра    м.п. 300,0 руб.

V. Монтаж системы поверхностного водоотведения
1 Установка дождеприемника   место 1500,0 руб.
2 Устройство дренажного колодца (ямы)   шт от 5000 руб. в зависимости от типа грунта
3 Прокладка трубы (пнд ф110) от дождеприемника до колодца   м.п. от 400,0 руб.
4 Установка водоотводных лотков из пластика   м.п. 450,0 руб.
5 Установка водоотводных лотков из бетона и полимербетона   м.п. от 600,0 руб.

VI. Поставка нерудных материалов на объект Заказчика
1 Песок карьерный / речной   м3 от 600,0 в зависимости от места расположения объекта и наличия подъездных путей, без доставки
2 Щебень известняковый , фр.5-20   м3 от 1600,0
3 Щебень известняковый, фр.20-40   м3 от 1500,0
4 Щебень гранитный , фр.5-20   м3 договорная
5 Цемент (50кг.)   мешок договорная

VII. Устройство посевных и рулонных газонов
1 Устройство газонов (посев семян)   м2 договорная
2 Устройство газонов (рулонный газон)   м2 договорная
3 Плодородный грунт с доставкой (чернозем, почвогрунт)   м3 от 1200,0 руб. в зависимости от расположения объекта

VIII. Дополнительные работы
1 Приготовление строительных смесей (песчано-цементная смесь / бетон)   м3 500,0-1000,0 руб.

IX. Отделочные работы (наружные)
1 Отделка цоколя здания (искуств.камень, плитка)   м2   На готовую поверхность. Без утепления и штукатурки цоколя.

Если объект находится в области (до 40км.) транспортные расходы составят 1000 руб./день
Если объект находится в области (до 80км.) транспортные расходы составят 1500 руб./день

1. Данные расценки рассчитаны на основании усредненных значений и являются ориентировочными.
2. Более точная стоимость работ может быть посчитана только после выезда специалиста на объект к Заказчику.
3. Стоимость работ, общей площадью до 80 м2 и свыше 500 м2, рассчитывается отдельно

От качества укладки тротуарной плитки напрямую зависит продолжительность срока ее службы. Именно поэтому самостоятельный подход в решении этого вопроса является неуместным. К тому же для проведения работ качественно необходимо точно соблюдать этапы укладки плитки. Для начала на этапе планирования необходимо выполнить разметку участка и подготовить основание под предстоящие работы.

На следующем этапе производится выемка земли не требуемую глубину. Затем осуществляется засыпка основания смесью из щебня и гравия – устройство так называемого «несущего» слоя, который впоследствии утрамбовывают виброплитой. Далее схема укладки плитки предполагает установку бордюра и засыпку основания песком, который выступает в качестве выравнивающего слоя.

Выполнив все подготовительные работы, можно приступать к укладке тротуарной плитки. Нужно учитывать, что Рязань отличается довольно суровым климатом. Поэтому для предупреждения разрушения готовой поверхности каждый элемент мощения должен максимально плотно прижиматься к основанию. Уплотнение плитки выполняют при помощи резинового молотка. В процессе проведения работ важно постоянно проверять уровень по всей площади участка и соблюдать одинаковое расстояние между элементами мощения.

Как видно качественно выполнить весь объем работ своими руками под силу не всем. К тому же стоимость работ сегодня является достаточно приемлемой для большинства застройщиков. Лучше не экспериментировать, поскольку неудачная укладка повлечет за собой увеличение расходов.

Специалисты нашей компании выполнят все запланированные работы по укладке тротуарной плитки в Рязани качественно, быстро, недорого
